Chapitre 19 - RIP/OSPF
Cours
Téléchargement du cours
Le cours de ce chapitre est accessible ici.
Exercices
Exercice 19.1
Qu’est-ce qu’un protocole de routage ? Donnez un exemple.
Solution
Les protocoles de routage permettent d’établir et de maintenir la table de routage d’un routeur dynamiquement à partir de leur connaissance du réseau et des informations fournies par les autres routeurs du réseau.
Exemples : RIP, OSPF, EIGRP, IS-IS, BGP
Exercice 19.2
Qu’est-ce qu’un protocole routé ? Donnez un exemple.
Solution
Les protocoles routés sont les protocoles de couche 3, comme IP, qui sont véhiculés grâce aux protocoles de routages.
Exercice 19.3

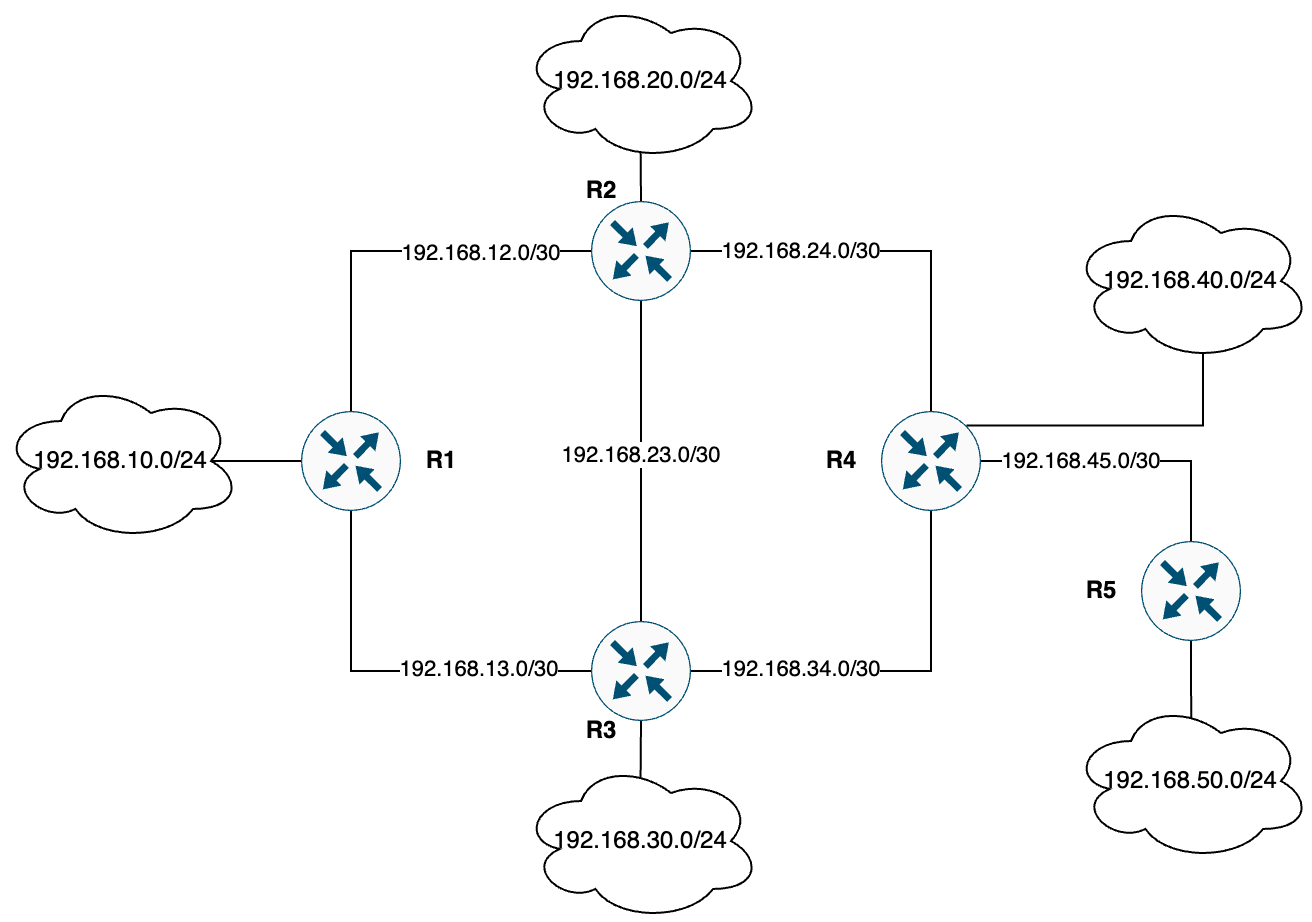

Soit l’infrastructure informatique suivante :
Les différents routeurs sont configurés pour échanger les données de routage grâce au protocole RIP. Tous les routeurs sont mis sous tension et commencent à échanger leurs tables respectives. Indiquer après chaque mise à jour (toutes les 30s) l’état de la table du routeur R1 jusqu’à ce que le réseau ait convergé. Vous n’avez pas besoin de renseigner les entrées “Interface”, “Status” et “Timer”.
Solution
Solution :
| Time [sec] | Network / Netmask | Next hop | Hop count |
|---|---|---|---|
| 0 | 192.168.10.0/24 |
- | 0 |
| 0 | 192.168.12.0/30 |
- | 0 |
| 0 | 192.168.13.0/30 |
- | 0 |
| 30 | 192.168.20.0/24 |
R2 | 1 |
| 30 | 192.168.23.0/30 |
R2,R3 | 1 |
| 30 | 192.168.24.0/30 |
R2 | 1 |
| 30 | 192.168.30.0/24 |
R3 | 1 |
| 30 | 192.168.34.0/30 |
R3 | 1 |
| 60 | 192.168.40.0/24 |
R2, R3 | 2 |
| 60 | 192.168.45.0/24 |
R2, R3 | 2 |
| 90 | 192.168.50.0/24 |
R2, R3 | 3 |
